板式换热机组控制部分由哪些组成

板式换热机组控制部分应由具有测控功能的控制器、电控柜、传感器、执行机构及通讯系统组成。控制器应通过与其相连的传感器和执行机构完成对换热器和其它现场设备的数据采集和控制功能。

传感器和执行机构应包括温度传感器或温度变送器、室外温度传感器或变送器、压力变送器、差压变送器、流量计、热量表、液位变送器或液位开关、电动调节阀、变频器和电磁阀等。

附录：机组工艺控制流程图

1、汽—水机组工艺控制流程图。

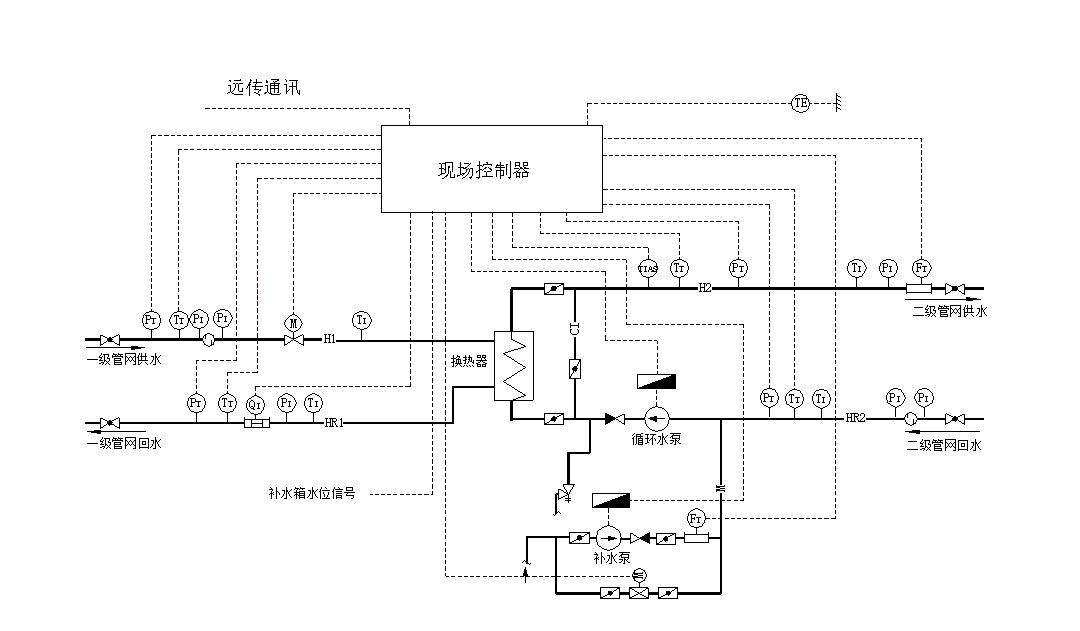

2、水—水机组工艺控制流程图。

3、生活热水机组工艺控制流程图。

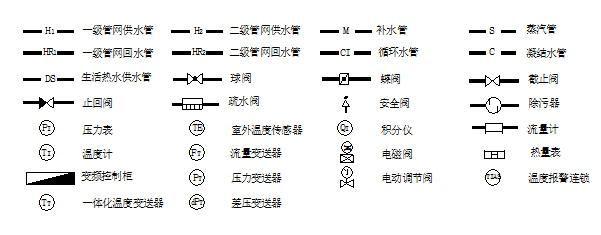

4、机组工艺控制流程图图例。
