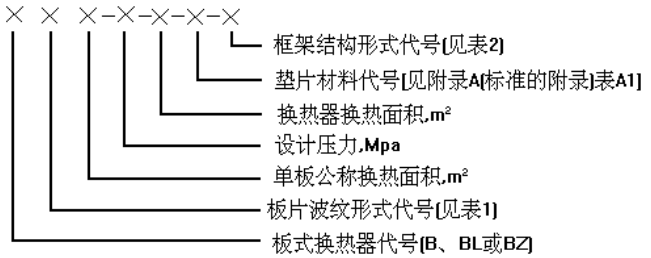

注：

1、框架结构形式为I时，框架结构形式代号可省略。

2、B-板式换热器代号；BL一板式冷凝器代号；BZ-板式蒸发器代号。

示例1：

波纹形式为人字形，单板公称换热面积为0.3㎡，设计压力为1.6MPa，换热面积为15㎡，用丁腈垫片密封的双支撑框架结构的板式换热器，其型号表示为：

R0.3-1.6-15-N-I或BR0.3-1.6-15-N。

示例2：

波纹形式为水平平直波纹，单板公称换热面积为1.0㎡，设计压力为1.0MPa，换热面积为100㎡，用三元乙丙垫片密封的带中间隔板双支撑框架结构的板式换热器，其型号表示为：

BP1.0-1.0-100-E-Ⅱ。
