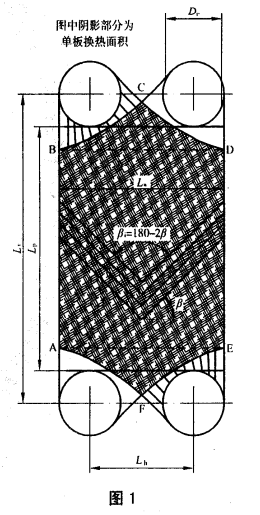

如图1所示，北京板式换热器单板换热面积由导流区和换热区两部分组成，其中导流区为AFE+BCD，换热区为ABDE。

对于等截面、对称流道的板片，据HTRI资料介绍，可按下列公式近似计算单板换热面积：

a1=Lp*Lw；

Lp≈Lv-Dp；

Lw=Lh+Dp；

a=a1*φ；

其中a1为北京板式换热器板片参与换热投影面积；

a为单板换热面积；

φ为波纹展开系数，如图2所示，φ=t'/t，φ≈1.15~1.25（=1.17）
