北京板式换热器对导杆和夹紧螺柱设计方面有哪些要求
NB/T 47004.1-2017 板式换热器第i部分对北京板式换热器导杆和夹紧螺柱的设计做出了如下要求，具体是：
一、导杆
1 导杆长度L1按式(1)计算：
 | ……………………… 式(1) |
2、上导杆应满足承受上导杆自重、活动压紧板、中间隔板及z大面积下板片及所充介质(水或其他流体取密度大者)载荷的1.5倍以上。
3、上、下导杆与板片接触面宜用不锈钢材料制造。
二、夹紧螺柱
1、夹紧螺柱长度L2按式(2)计算：
| L2≥2S1+NgS2+(S0+S3)Np+δ+1.5Np | ……………………… 式(2) |
2、夹紧螺柱载荷
①预紧状态下需要的z小夹紧螺柱载荷Wa按式(3)计算：
| Wa=lBy | ……………………… 式(3) |
②操作状态下需要的z小夹紧螺柱载荷Wp按式(4)计算：
| Wp=FD+Fp | ……………………… 式(4) |
式中：
FD=a2P；Fp=2lBmp

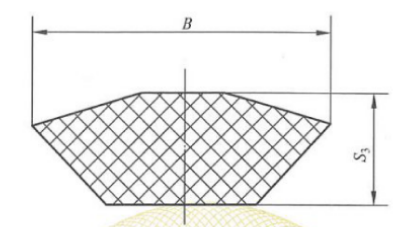

③垫片有.效密封宽度B应取垫片的z大宽度(见图1)。
图1
3、夹紧螺柱载荷面积
①预紧状态下需要的z小夹紧螺柱总截面积Aa按式(5)计算：
 | ……………………… 式(5) |
②操作状态下需要的z小夹紧螺柱总截面积Ap按式(6)计算：
 | ……………………… 式(6) |
③需要的夹紧螺柱总截面积Am取Aa与Ap之大值。
④实际夹紧螺柱总截面积Ab应不小于需要的夹紧螺柱总截面积Am。
4、夹紧螺柱z小直径按式(7)计算：
 | ……………………… 式(7) |
5、夹紧螺柱光杆长度应不大于夹紧尺寸L。
