北京热板式换热器厂家总结了可拆卸板式热交换器设计中常用的符号意义分享给大家，一起来看看具体内容吧。

A——预紧状态下，需要的z小夹紧螺柱总截面积，以螺纹小径计算或以无螺纹部分的z小直径计算，取小者，mm²；

A_b——实际使用的夹紧螺柱总截面积，以螺纹小径计算或以无螺纹部分的z小直径计算，取小者，mm²；

A_m——需要的夹紧螺柱总截面积，mm²；

A_p——操作状态下，需要的z小夹紧螺柱总截面积，以螺纹小径计算或以无螺纹部分的z小直径计算，取小者，mm²；

a₂——垫片槽中心线所包容的板片z大投影面积，mm²；

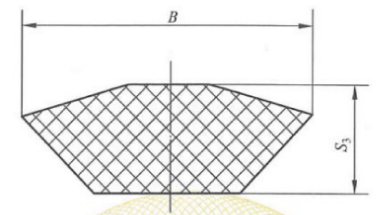

B——垫片有.效密封宽度(见图1)，mm；

图1

b——板间距，mm；

d——夹紧螺柱小径或无螺纹部分的z小直径，取小者，mm；

F_D——作用于a2上的流体静压力，按式(1)计算，N；

W_p=F_D+F_p …… …… …… …… ……式(1)

F_p——操作状态下，需要的z小垫片压紧力，按式(2)计算，N；

F_D=a₂p …… …… …… …… ……式(2)

H——上下导杆内侧间的距离，mm。

未完待续~
